聚乙烯丙（滌）綸高分子防水材料
聚乙烯丙（滌）綸多層高分子復合防水卷材是在充分研究現有防水、防滲類產品的基礎上根據我國現代防水工程對防水、防滲材料的新要求研制而成的。該產品是選用多層高分子合成片狀材料，采用新技術、新工藝復合加工制造的一種新型防水材料。
聚乙烯丙（滌）綸多層高分子復合防水卷材適用于各類工業、民用建筑的屋面防水、地下防水、及冶金、化工、水利、環保、采礦業等防滲工程。
·該產品由不同材料組成，產品性能得到顯著提高，特別是該產品單獨設有防老化層，大大提高了產品使用壽命，可達50年以上。
·該產品上下兩表面粗糙，無紡布纖維呈無規則交叉結構，形成立體網孔，使其抗拉強度高、抗滲能力強、低溫柔性好，溫升效應低、變形適應能力強、磨擦系數大，可與多種粘劑配合使用，粘接效果良好。
·該產品與水泥基面粘接時可采用水泥素漿做粘接劑，水泥素漿可直接進入卷材表面的網孔中，隨水泥凝固為一體，水泥素漿不存在老化、霉變、水解等問題，故粘接永久牢固，不宜剝離。
·用該產品施工后的防水層表面可直接進行裝飾裝修（如粘貼瓷磚、地板磚、馬賽克、抹水泥漿等）。
·使用該產品施工對找平層（基層）含水率沒有特殊要求，只要沒有水即可施工，而且施工質量可靠。
·該產品屬樹脂類聚乙烯系列高分子防水卷材，是一種無毒、無污染的綠色環保型產品。
產品規格：
幅寬：1100mm, 1200mm, 1500mm, 2000mm；
厚度：0.5mm-2.Omm；
長度：20m-lOOm；
在地下工程使用不做單層，雙層使用時厚度應≥( 0.7+0.7mm)，粘接料≥(1.3+1.3mm)：
|
聚乙烯丙（滌）綸高分子防水材料 執行標準為：GB 18173.1-2012 |
||
|
項目 |
FS2指標 |
|
|
拉伸強度/(N/cm) |
常溫（23℃） ≥ |
60 |
|
高溫（60℃） ≥ |
30 |
|
|
扯斷伸長率/% |
常溫（23℃） ≥ |
400 |
|
低溫（-20℃） ≥ |
300 |
|
|
撕裂強度/N |
50 |
|
|
不透水性（0.3MPa,30min） |
無滲漏 |
|
|
地濕彎折 ≤ |
—20℃無裂紋 |
|
|
加熱伸縮量/mm |
延伸 ≤ |
2 |
|
收縮 ≥ |
4 |
|
|
熱空氣老化（80℃*168h） |
拉伸強度保持率/% ≥ |
80 |
|
拉斷伸長率保持率/% ≥ |
70 |
|
|
耐堿性（飽和Ca(OH)2溶液23℃*168h) |
拉伸強度保持率/% ≥ |
80 |
|
拉斷伸長率保持率/% ≥ |
80 |
|
|
人工氣候老化 |
拉伸強度保持率/% ≥ |
80 |
|
拉斷伸長率保持率/% ≥ |
70 |
|
|
粘結剝離強度（片材與片材） |
標準試驗條件/(N/mm) ≥ |
1.5 |
|
浸水保持率（23℃*168h)/% ≥ |
70 |
|
|
復合強度（FS2型表層與芯層）/Mpa |
0.8 |
|
注1：人工氣候老化和粘合性能項目為推薦項目。
注2：非外露使用可以不考核人工氣候老化、加熱伸縮量、高溫（60℃）拉伸強度性能。

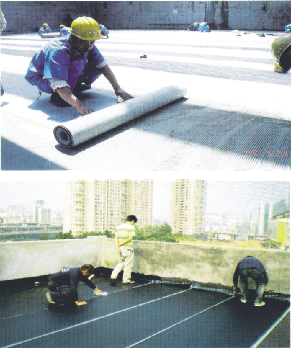

1、施工程序：驗收找平層→清理基層→配水泥粘合劑→做附加層→基層施工→保護層→養護
2、粘結前，先將卷材預鋪開，找正，然后將卷材兩端對折卷起，把配制好的水泥粘臺劑倒入基層上，并用刮板均勻的刮開，再將卷材向前推鋪，并及時用刮板排除遺留在卷材內部的空氣，刮出多余粘結劑。卷材與找平層的粘結率≥85%。
·接縫做法：
1.屋面防水接縫施工：隔汽層、防水層和附加層均采用搭接縫方法，用水泥粘合劑粘結，寬度為10cm。附加層接縫與防水層接縫錯開5cm以上。
2．地下室防水接縫施工：采用10 -15cm搭接蓋條接縫方式，蓋條選用高分子合縫粘臺膠粘結。
3.防水卷材搭接寬度長邊8 - 10cm，短邊10 -15cm，相鄰短邊接縫應錯開100cm以上，墻面與地面夾角處均為30cm以上。
·保護層
卷材鋪貼完畢后，需在防水層上做1：2.5水泥砂漿厚度為2cm的保護層，分二次抹成，二層接茬必須錯開20cm以上，保護層要求平整，并灑水養護。
拖工配料及工具
1.粘合劑配制：
(1)配制比例（重量比）水泥：水：V07聚合物防水膠。
(2)開始配制時，先將水和膠加入容器內攪拌溶解，再加入32.5#水泥充分攪拌至無凝塊、無沉淀，成糊狀即可使用。
(3)制成的水泥粘結劑須在4小時內用完，以防水份揮發固化。
2．施工工具：
攪拌容器、攪拌電鉆、手提桶、橡膠刮板、剪刀、掃帚、鐵鍬。
- 上一篇：已經沒有了
- 下一篇：GBW-Y(P)高分子自粘膠膜防水卷材
