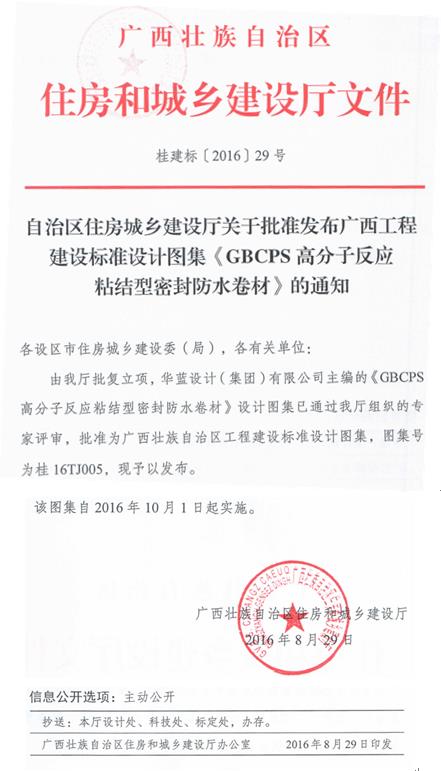

各設區市住房城鄉建設委（局），各有關單位：

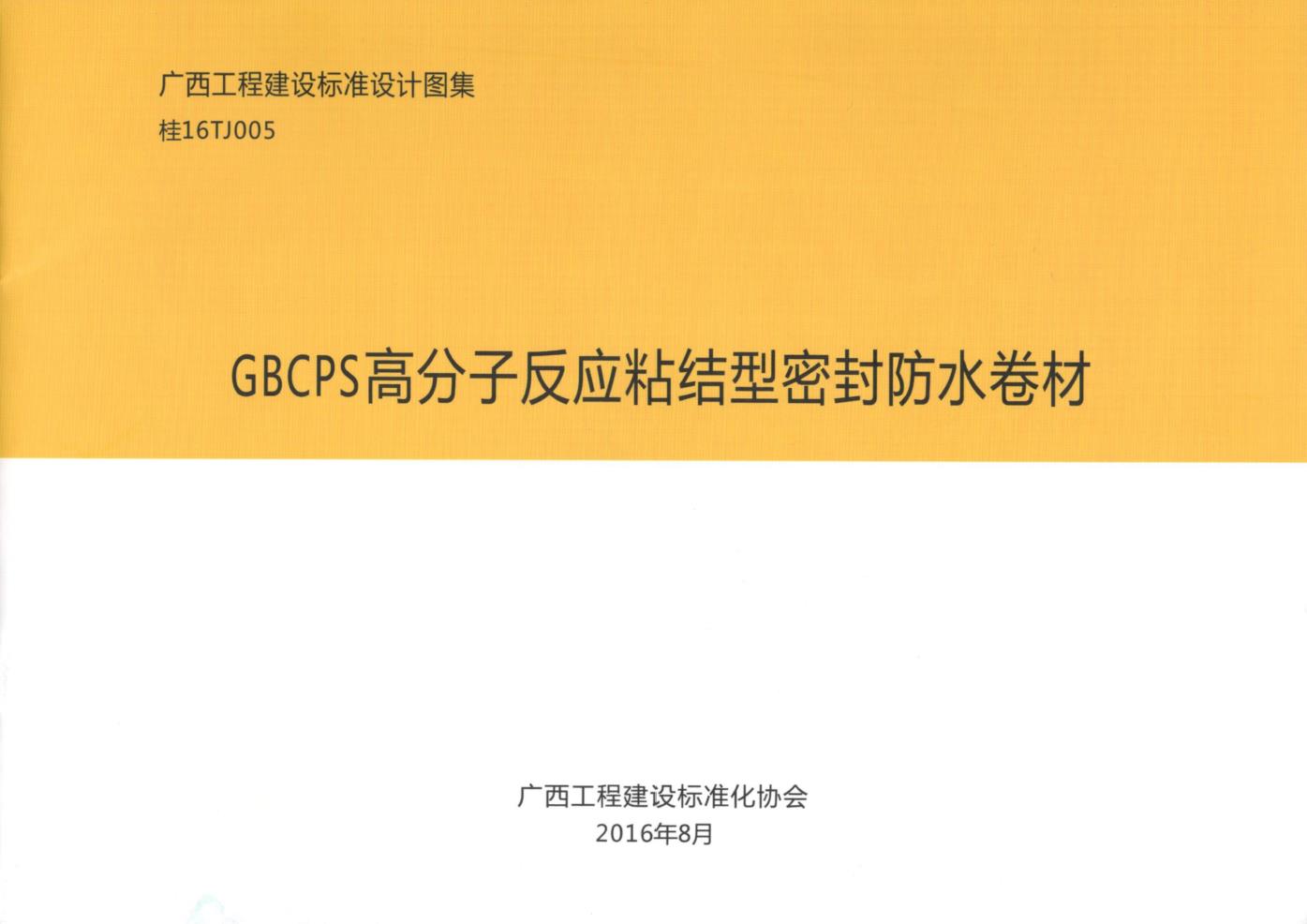

由我廳批復立項，華藍設計（集團）有限公司主編的《GBCPS高分子反應粘結型密封防水卷材》設計圖集已通過我廳組織的專家評審，批準為廣西壯族自治區工程建設標準設計圖集，圖集號為桂16TJ005，現予以發布。該圖集自2016年10月01日起實施。

                                         廣西壯族自治區住房和城鄉建設廳

                                                                                            2016年8月29日

通知指出，GBCPS高分子反應粘結型密封防水卷材適用于民用建筑和一般工業建筑的防水工程設計與施工。

一、材料說明

1 GBCPS高分子反應粘結型密封防水卷材（強力交叉膜）是由反應密封膠，強力交叉膜、增強層、隔離膜等復合而成，產品具有尺寸穩定性、熱穩定性、雙向耐撕裂性能、高強度和高延伸性，添加化學阻根配方后，具有良好的耐根穿刺性能。

    2 GBCPS高分子反應粘結型密封防水卷材是由反應密封膠、PET高分子膜、增強層、隔離膜等復合而成，其核心成份反應密封膠具有粘結強度大、持久不可逆、受環境因素影響小，能夠與混凝土形成致密的密封層，不受基層輕微開裂的影響，起到長久防水的效果。

    3 GBCPS反應牯結型聚合物改性瀝青防水卷材是由反應密封膠、聚酯胎（復合銅胎基）、增強層、隔離膜等復合而成，具有粘結強度高、抗撕裂、抗老化、耐根穿刺性能好、耐候性好，施工環境要求低等特點。

    4 CSC密封防水涂料

    CSC密封防水涂料是以VAE和丙烯酸共聚乳液為基料，通過特定工藝改性配制而成，它既有有機材料彈性高又有無機材料耐久性好的特點，綜合性能達到國內同類產品先進水平。

    5產品特點

    5.1密封粘結：通過化學和物理協同作用，形成致密封閉整體，實現卷材與基面“皮膚式”防水，特有的反應粘膠體蠕變功能具有出色的自愈性，即使出現破損，也可鎖定漏點。

    5.2三耐性：耐撕裂、耐老化、耐低溫。

    5.3高剝離強度：GBCPS反應粘結型卷材剝離強度是傳統瀝青卷材2-3倍，為混凝土打造皮膚式防水屏障。

    5.4高延伸率：強力交叉膜具有高韌性、延伸率，是普通薄膜的7倍。

    5.5零滲漏搭接：可直接采用水泥素漿鋪設，搭接邊采用卷材直接粘結法，更方便有效達到無縫搭接效果。

    二、材料要求及技術指標

    1材料要求

    1.1面積不小于產品面積標記值的99%。

    1.2成卷卷材應卷緊卷齊，端面里進外出不得超過2 0mm。

    1.3成卷卷材在4℃- 45℃任一產品溫度下展開，在距卷芯lOOOmm長度外不應有裂紋或長度lOmm以上的粘結。

    1.4卷材表面應平整，不允許有孔洞、結塊、氣泡、缺邊和裂口。

    1.5每卷卷材接頭不應超過一個，較短的一段長度不應少于lOOOmm，接頭應剪切整齊，并加長150mm。

2主要技術指標

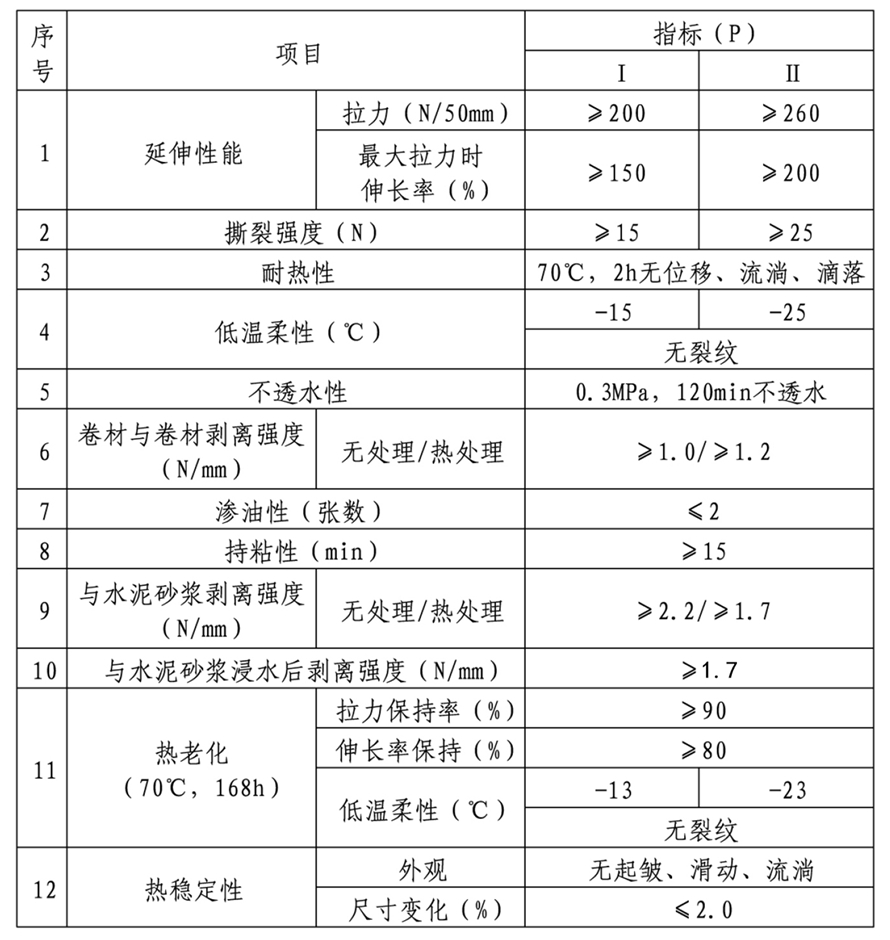

GBCPS高分子反應粘結型密封防水卷材（強力交叉膜）主要技術指標

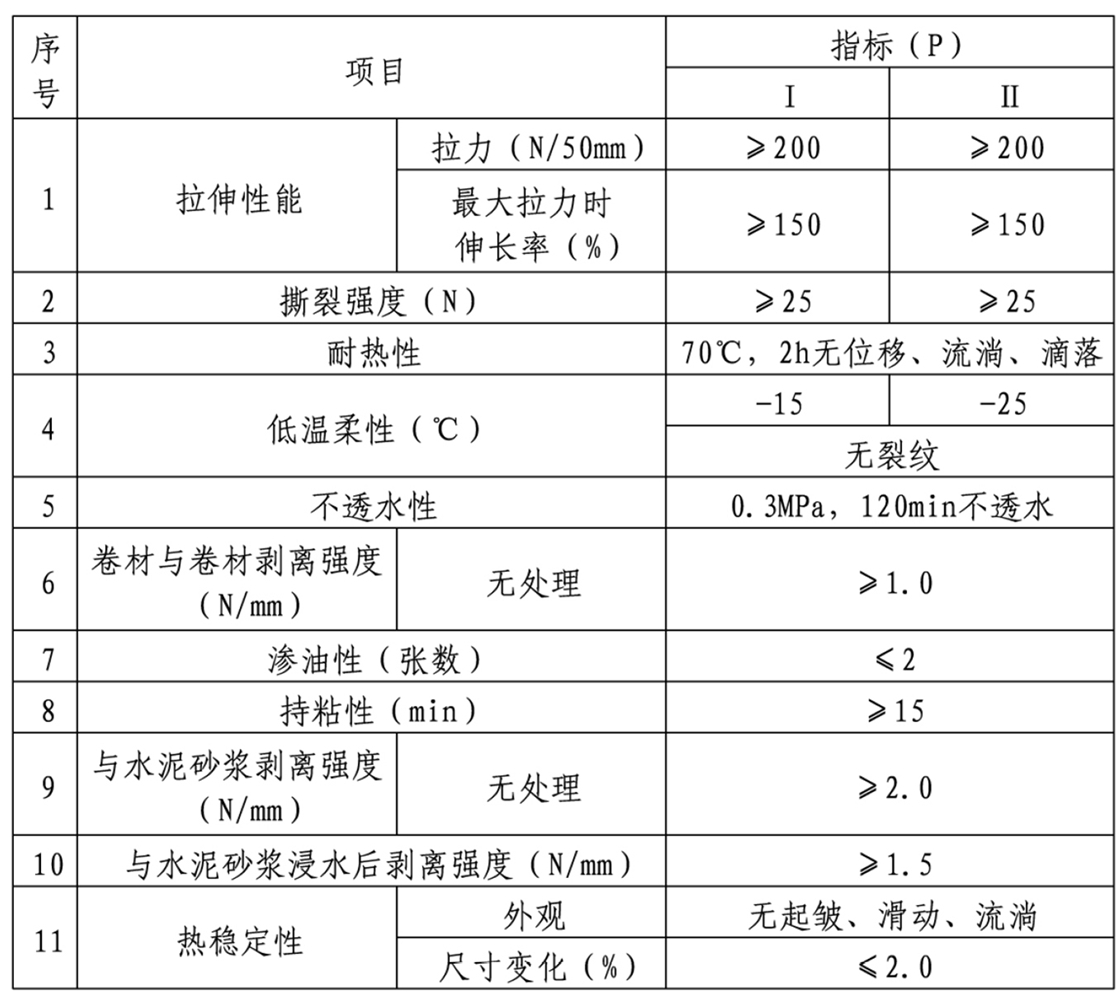

GBCPS高分子反應粘結型密封防水卷材主耍技術指標

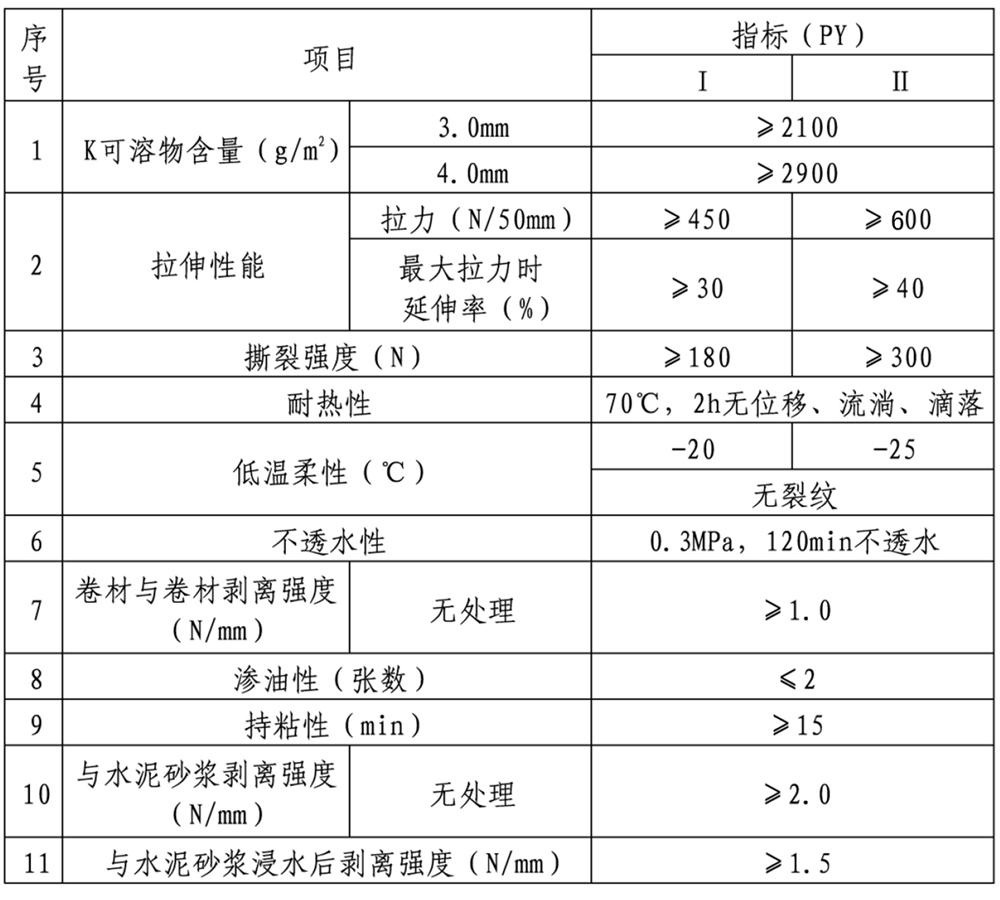

GBCPS高分子反應粘結型聚合物改性瀝青防水卷材主要技術指標

GBCPS密封防水涂料主要技術指標

三、施工技術要求

    1基層要求

    基層表面應堅實、平整、干凈、充分濕潤無積水，并符合以下條件：

    1.1管道、排水口等各種構件已安裝并固定完畢。

    1.2清除基層表面垃圾、砂子等雜物，凸出表面的石子、砂漿疙瘩等應清理干凈。孔洞用水泥砂漿修補平整，清除排水口管壁上的水泥砂漿等附著物。

    1.3陰陽角采用水泥砂漿抹成圓弧形，陰角圓弧最小半徑50mm，陽角圓弧最小半徑20mm。

    1.4基面若有明水，掃除即可施工。

    2施工步驟

    2.1基層清理、修補、濕潤

    對基層表面進行清潔、修補處理，干燥的基面應充分濕潤，但不得有明水。

    2.2節點密封、附加增強層

    按規范要求，對節點部位進行加強處理，如管根邊、陰陽角、后澆帶、變形縫、水落口等做加強層處理：管根邊用專用密封膏密封。

    2.3配置水泥漿料

    普通硅酸鹽水泥按水泥：水=2:1（重量比）的比例先將水倒入原已備好的拌漿桶，再將水泥放入水中，浸泡15-20分鐘并充分浸透后，把桶面多余的水倒掉；在氣溫高、基面干燥時，加入水泥用量約5%的聚合物建筑膠（保水劑），用電動攪拌機攪拌不少于5分鐘。

    2.4彈基準線試鋪

    根據施工現場狀況，進行合理定位，在基層上彈好卷材控劑線。

    2.5撕開卷材底部隔離膜

    卷材試鋪后，將要鋪貼的卷材裁好，底部隔離膜朝上），撕剝去卷材隔離膜。

    2.6基面刮涂水泥漿料確定卷材鋪貼方向，反鋪于基面上（即其厚度視基層情況而定（一般1.5-2.5厚），刮涂水泥漿料應均勻、平整。刮涂的寬度比卷材的長、短邊宜各寬出lOOmm。

    2.7卷材鋪貼

    1)展鋪法：卷材對齊定位彈線試鋪調整完成后，對卷材對折翻轉，在對折處用裁紙刀輕輕劃開隔離膜，撕開半邊卷材隔離膜后，對卷材與基層涂刷水泥漿料，接著翻轉鋪貼，同理鋪貼另外半幅卷材。

    2)滾鋪法：把隔離膜輕劃開（注意不要劃傷卷材），將卷材沿基準線向前推鋪，邊撕隔離膜邊鋪貼。

    2.8輥壓排氣

    鋪貼卷材時，用木抹子、橡膠板或輥筒等從中間向兩邊刮壓排出空氣，使卷材充分滿粘與基面上。搭接鋪貼下一幅卷材時，將位于下層的卷材搭接部位的隔離膜揭起，將上層卷材對準搭接控制線平整粘貼在下層卷材上，刮壓排出空氣，充分滿粘。

    2.9卷材搭接、收頭密封

    搭接寬度：種植屋面不小于lOOmm，其它搭接寬度不小于8 0mm。

    2.10養護

    晾放24小時至48小時，  （一般情況下，環境溫度越高所需要時間越短）。高溫天氣下，防水層不宜暴曬，可用遮陽布或其他物品遮蓋。

    2.11檢查修補

    檢查所有卷材面有無撕裂、刺穿、破損情況，維修時將缺陷部位清理干凈，并嚴格按缺陷部位尺寸加寬80mm重新鋪貼卷材。對于不易鋪貼卷材修補部位，可涂刷節點密封膏進行修補。

四、驗收、檢驗
